Introductie van spuitgietmatrijs
Zeven spuitgietsystemen: poortsysteem, geleidingssysteem, vormgevingssysteem, uitlaatsysteem, uitwerpsysteem, koelsysteem en kerntreksysteem.
1. Poortsysteem: mainstream, shunt, poort, koude goed
2. Gideestelsel: gids pijler, gids mouw, positionering blok
3.Molding System: Mold Kernel, Insert
4.Uittreksysteem: schuif, diagonale pen
5. Uitwerpsysteem: uitwerppen, uitwerpblok
6. koelsysteem: warmteafvoer van sterven zelf, waterkoeling
7. kore treksysteem: fit klaring van sterven inserts, ejector pin fit klaring, extra vent groef

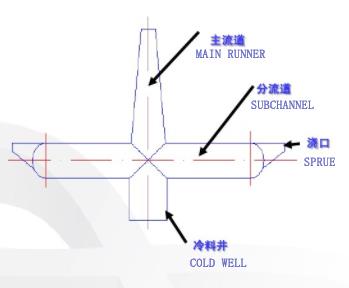

Poortsysteem
Shuntkanaal: waar kunststof naar verschillende holtes stroomt
Mainstream Road: Plastic vanaf het begin van de gietmachine naar de plaats waar de mal doorheen stroomt.
Poort: de laatste plaats waar plastic stroomt voordat het de holte bereikt.
Koudwaterbron: Kunststoffen zullen warmte overdragen en stollen met de matrijs bij het stromen door het hoofdkanaal en het shuntkanaal, waar het gestolde materiaal zal worden opgeslagen voordat het de holte binnengaat.
Gids systeem
tijdens het openen en sluiten van de matrijs, als gevolg van de tolerantie van de fabricage en installatie van matrijzen, zal de mal een zekere verplaatsing hebben. Wanneer de mal wordt gesloten, moet deze in de meest originele positie kunnen lopen, dus moet deze worden geleid, dat wil zeggen, het geleidingssysteem van de mal

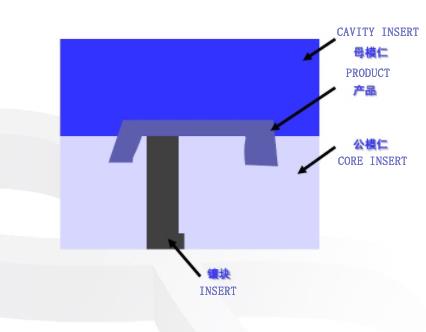

Vormsysteem
Gesloten ruimte gevormd door mannelijke en vrouwelijke vormen, inzetstukken, enz.

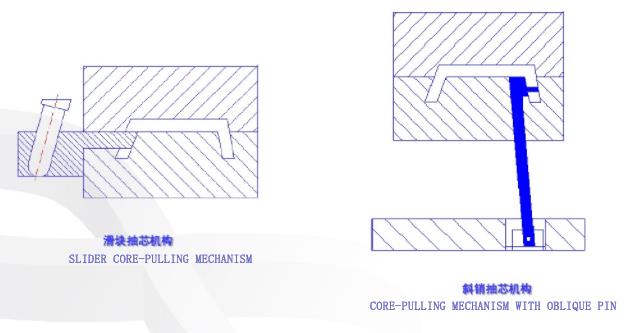

kerntreksysteem
Uitwerpsysteem
de uitwerpstaaf van de forceermachine wordt op de uitwerpplaat van de matrijs geplaatst en de uitwerpplaat drijft de uitwerppen, uitwerpblok, schuine pen, enz. aan om het product van de mannelijke of vrouwelijke matrijs af te duwen, zodat het product kan van de dobbelsteen worden gescheiden.
Koelsysteem
De matrijs zelf is een groot koelsysteem. Voor een betere koeling worden gewoonlijk een groep of groepen waterwegen op de matrijs verwerkt. Het koelwaterpad is meestal twee keer de diameter van het product. Koelwater is niet noodzakelijk koud water, afhankelijk van de temperatuur van de gietvorm, het kan ook 100 graden water zijn, soms moet het worden gekoeld met hete olie.
Uitlaatsysteem
De passingspeling tussen de onderdelen is het uitlaatsysteem van de matrijs. Wanneer deze afstanden niet aan de vereisten kunnen voldoen, zijn extra uitlaatopeningen nodig, zoals weergegeven in de volgende afbeelding.
